実体顕微鏡の仕様を調べていると、鏡体をスタンドへ取り付ける部分に「直径76mm」という数字がよく登場します。

現在では、Leica、Nikon、OLYMPUS（現Evident）をはじめ、多くのメーカーの実体顕微鏡や汎用スタンドで見られる寸法です。なぜ、この中途半端に見える76mmなのでしょうか。

その背景には、スイスの光学機器メーカー、WILD Heerbruggが発展させた実体顕微鏡の設計思想があります。

WILD Heerbruggは、1921年にスイスのヘールブルッグで創業した精密光学機器メーカーです。測量機器で高い評価を得た後、1940年代から顕微鏡分野へ進出しました。M3、M5、M7、M8などの実体顕微鏡は、優れた光学性能と堅牢なつくりで広く知られるようになります。

WILDの実体顕微鏡の特徴は、見え方のよさだけではありません。鏡体、スタンド、フォーカス機構、照明、撮影装置などを分離し、用途に合わせて組み替えられるモジュール構造を採用していました。通常の卓上スタンドから大型のスタンドへ載せ替えたり、生産設備へ組み込んだりできるため、一つの鏡体をさまざまな環境で使用できます。

現在の実体顕微鏡でも一般的な、この「鏡体とスタンドを分ける」という考え方を広く普及させたメーカーの一つがWILDです。

鏡体とスタンドを自由に組み替えるためには、両者をつなぐ取り付け部分の寸法を揃える必要があります。WILDをはじめとする欧州メーカーがモジュール式の実体顕微鏡を展開するなかで、円筒形の鏡体をリング状のホルダーで固定する構造が普及しました。

そのなかで、約3インチに相当する直径76mmが、鏡体を保持する寸法の一つとして定着していったと考えられます。

ただし、WILDの実体顕微鏡がすべて76mmだったわけではありません。機種や世代によっては、60mm台の鏡体や専用の取り付け構造を持つ製品もあります。そのため、WILDがすべての製品を76mmに統一したというよりも、WILDが広めたモジュール式の設計思想のなかで、76mmという寸法が使いやすい共通径として普及していった、と考えるのが自然です。

WILD Heerbruggは、1980年代後半にドイツの光学機器メーカーLeitzと統合し、Wild-Leitzとなりました。その後、顕微鏡事業は現在のLeica Microsystemsへとつながっています。

現在のLeicaの実体顕微鏡にも、鏡体、フォーカスマウント、スタンド、照明装置などを用途に応じて組み合わせるモジュール構造が受け継がれています。Leicaの製品資料にも、鏡体の取り付け径として「ø76」と記載された製品があります。

つまり、76mmという寸法だけでなく、顕微鏡を用途に合わせて組み替えるというWILDの考え方そのものが、Leicaへ引き継がれているのです。

欧州でモジュール式の実体顕微鏡が発展する一方、日本ではOLYMPUSやNikonなどが独自の実体顕微鏡を開発してきました。これらのメーカーでも、鏡体とスタンドを分離し、フォーカスマウントやアームを交換できる構造が広く採用されています。

その際、すでに海外で広く使われている寸法に合わせることには大きな利点があります。既存のスタンドや設備へ組み込みやすくなり、フォーカスマウント、アームなどの周辺部品も選びやすくなるためです。

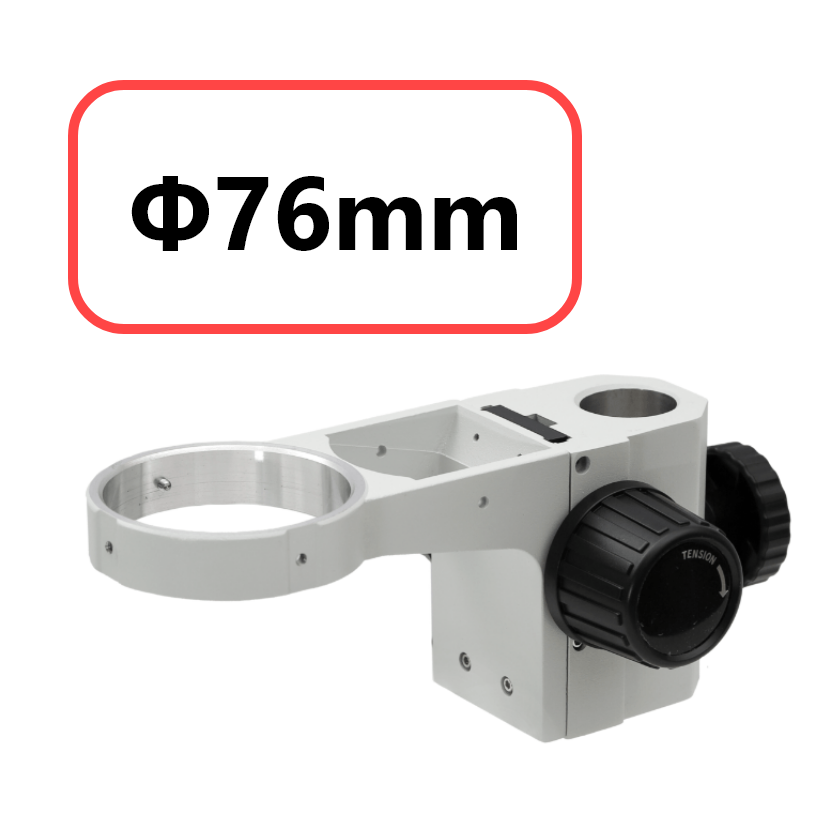

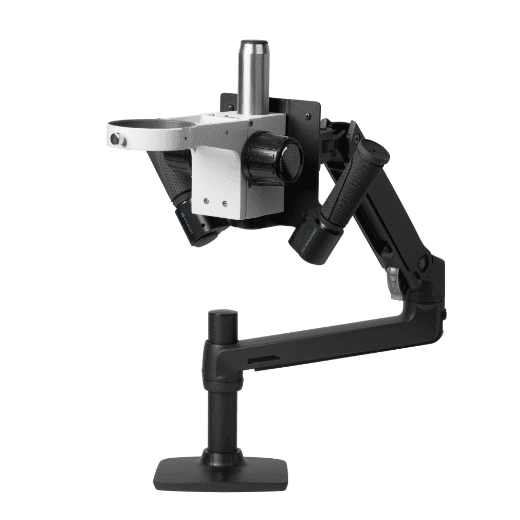

こうして、Leicaだけでなく、OLYMPUSやNikonなどの製品にも、76mm径の鏡体やホルダーが見られるようになりました。現在では、複数メーカーの鏡体に対応する76mmホルダーや顕微鏡用アームも販売されています。マイクロネットが展開する顕微鏡用アーム「MyDeskシリーズ」も、こうした実体顕微鏡のモジュール構造を生かし、鏡体を観察環境に合わせて配置するための製品です。

かつてWILDが発展させた「鏡体とスタンドを分離して使う」という考え方は、現在の顕微鏡用アームや組み込み設備にもつながっています。

この流れだけを見ると、WILDが76mmを決め、Leicaが継承し、日本メーカーがそれを模倣したようにも見えます。しかし、実際にはそれほど単純ではありません。

OLYMPUSやNikonも独自に実体顕微鏡を開発しており、光学系、ズーム機構、スタンド構造にはメーカーごとの違いがあります。また、WILD以前にも実体顕微鏡は存在していました。

そのため、76mmは特定の一社が正式な規格として制定し、他社へ広めた寸法というよりも、各社が交換性や装置への組み込みやすさを考慮した結果、自然に共通化していった寸法と見るべきでしょう。

76mm対応の製品が増えると、スタンドや周辺機器も増えます。周辺機器が増えることで、さらに76mmを採用するメーカーが増えていきます。この循環によって、76mmは実体顕微鏡業界の事実上の標準になっていきました。

76mmは多くの実体顕微鏡で採用されていますが、すべての製品に共通する絶対的な規格ではありません。

実体顕微鏡には、直径60mm台の小型鏡体、80mm以上の大型鏡体、専用ホルダー、アリ溝式の固定構造、鏡体とフォーカス機構が一体になった製品などもあります。同じメーカーでも、シリーズによって取り付け方法が異なることがあります。

したがって、76mmはJISやISOですべてのメーカーに義務づけられた寸法というより、長年の製品開発と市場での利用を通じて定着した、いわゆるデファクトスタンダードです。

実体顕微鏡の胴体部に多い直径76mmは、約3インチに相当する機械的な取り付け寸法です。

その背景には、WILD Heerbruggが発展させた、鏡体、スタンド、照明、撮影装置などを用途に応じて組み替えるモジュール式の設計があります。この設計思想はLeicaへ引き継がれ、OlympusやNikonをはじめとする各メーカーでも、交換性や装置への組み込みやすさを重視した製品が展開されました。

現在では、76mmに対応するスタンド、ホルダー、顕微鏡用アームなどが数多く存在します。マイクロネットの「MyDeskシリーズ」も、その長い歴史の延長線上にある製品の一つといえるでしょう。

76mmは、誰かが一度に決めた絶対的な規格ではありません。WILDからLeicaへ続く実体顕微鏡の歴史と、各メーカーによる合理的な共通化の積み重ねによって残った寸法なのです。
